    電氣控制柜如何接線

    發布日期:2021-08-04 作者: 點擊:

    電氣控制柜內的布局和布線非常重要。水凈化處理設備介紹良好的布局和布線不僅便于生產和維護,而且可以提高數控系統的可靠性。

    1.電氣柜外接220V電源線處理注意事項

    大功率設備會對電網造成嚴重污染,使電網電壓波動和浪涌較大。由于我國采用高壓(220V)和高內阻電網,電網污染嚴重。雖然系統采取了穩壓措施,但電網噪聲仍會流入系統。據統計,由瞬時短路、欠壓、電源過壓和電網噪聲引起的CPU誤操作和數據丟失占各種干擾的90%以上。因此,在抗干擾設計中應考慮電源干擾。應注意以下幾點:

    1)電源線應遠離系統內的任何其他電纜,并在入口附近安裝一個過濾器,以確保外部電源網絡上的干擾進入機柜;


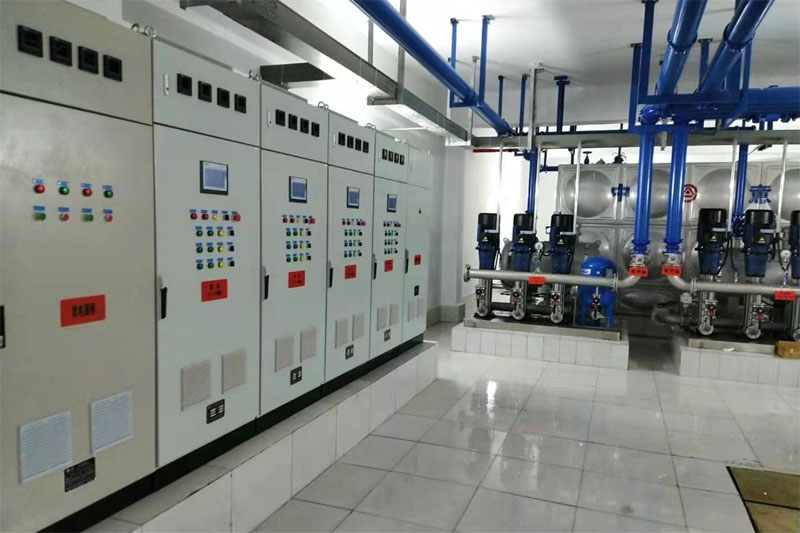

    水凈化處理設備


    2)濾波器應盡可能靠近電源輸入插座安裝,進、出線應接地。它們必須分開接線,而不是并聯,建議是180°,濾波器輸出的電源線應遠離濾波器輸入的電源線。不要讓它們再次靠近,否則干擾將有機會重新耦合到電源線;

    3)數控系統等重要部件的交流電源應采用低通濾波器,以減少工頻電源上的高頻干擾信號。如果可能的話,數控系統中伺服電機驅動器、變頻器、計算機和控制電路的電源可以使用三個濾波器,這不僅可以抑制外部電源的干擾,而且可以抑制各部件之間的相互干擾。但是,必須注意的是,在上面的第2點中,必須清楚地區分濾波器的輸出線和輸入線,否則濾波器可能沒有用處。

    4)注意控制柜內的接線。強電信號線和弱電信號線不應走在同一線槽內或走得太近。

    2.接地和屏蔽的注意事項

    良好的接地可以有效地改變干擾的傳導路徑,并將其注入控制柜或大型金屬平面,從而保護敏感設備不受影響。然而,錯誤的接地位置和方法不能很好地保護電路,但可能會對敏感設備產生干擾,導致比處理前更糟。屏蔽是為了保護內部電路,使干擾通過屏蔽層傳輸?shù)降孛?。因此,屏蔽層的接地非常重要。要求屏蔽層與地面重疊,以降低阻抗。以下是接地和屏蔽的注意事項:

    1)電氣控制柜應由導電金屬板制成。為保證控制柜的電磁一致性,應采用一體化結構或焊接。

    2)控制柜安裝板采用導電金屬板,提高系統的接地性能。

    3)濾波器、變頻器、開關電源、電機驅動器等強電設備的外殼安裝在金屬板上并靠近金屬板。

    4)在每根屏蔽電纜進入控制柜的入口處,屏蔽層應接地。
