供水設備管道閥門安裝要求及閘閥的運動方式

供水設備管道閥門安裝有哪些要求？水凈化處理設備廠家介紹兩點：

一、安裝前檢查

1.仔細檢查核對閥門型號、規格是否符合圖紙要求。

2.檢查閥桿和閥瓣開啟是否靈活，有無卡住和歪斜現象。

3.檢查閥門有無損壞，螺紋閥門的螺紋是否端正和完整無缺。

4.檢查閥座與閥體的結合是否牢固，閥瓣與閥座、閥蓋和閥體,閥桿與閥瓣的聯結。

5.檢查閥門墊料、填料及緊固件(螺栓)是否適合于工作介質性質的要求。

6.對陳舊的或擱置較久的減壓閥應拆卸，灰塵、砂粒等雜物須用水清洗干凈。

7.清理通口封蓋，檢查密封程度，閥瓣必須關閉嚴密。

二、安裝的一般規定

1.閥門安裝的位置不應妨礙設備，管道及閥體本身的操作，拆裝和檢修，同時要考慮到組裝外形的美觀。

2.水平管道上的閥門，閥桿朝上安裝，或傾斜一定角度安裝，不可手輪向下安裝。高空管道上的閥門、閥桿和手輪可水平安裝，用垂向低處的鏈條遠距離操縱閥的啟閉。

3.排列對稱，整齊美觀；立管上的閥門，在工藝允許的前提下，閥門手輪以齊胸高適宜操作，一般以距地面1.0—1.2m為宜，且閥桿必須順著操作者方向安裝。

4.并排立管上的閥門，其中心線標高建議一致，且手輪之間凈距不小于100mm；并排水平管道上的閥門應錯開安裝，以減小管道間距。

5.在水泵、換熱器等設備上安裝較重的閥門時，應設閥門支架；在操作頻繁且又安裝在距操作面1.8m以上的閥門時，應設固定的操作平臺。

6.閥門的閥體上有箭頭標志的，箭頭的指向即為介質的流動方向。安裝閥門時，應注意使箭頭指向與管道內介質流向相同。

7.安裝法蘭閥門時，應保證兩法蘭端面互相平行和同心，不得使用雙墊片。

8.安裝螺紋閥門時，為便于拆卸，一個螺紋閥門應配用一個活接?；罱拥脑O(shè)置應考慮檢修的方便，通常是水流先經閥門后流經活接。

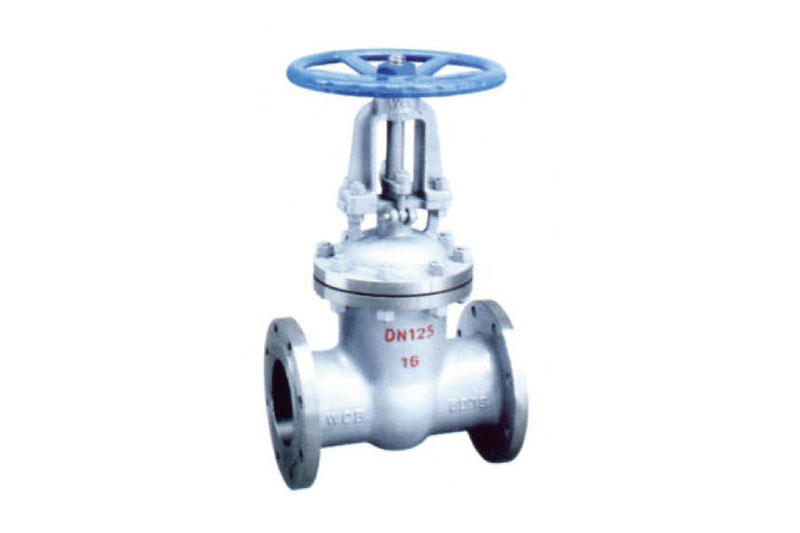

閘閥的運動方式

閘閥的閘板隨閥桿一起作直線運動的，亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂?shù)穆菽敢约伴y體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回1/2-1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程〉來確定。有的閘閥閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
