變頻器控制柜設計有哪些要求

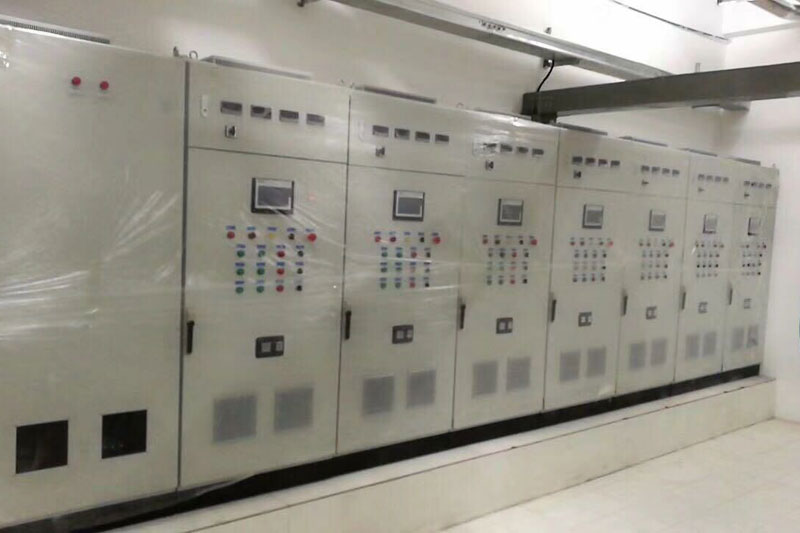

變頻器應該安裝在控制柜內部，控制柜在設計時要注意哪些問題？水凈化處理設備廠家為大家詳細介紹：

散熱問題

在變頻器中各部分損耗中主要以主電路為主，約占98%，控制電路占2%。為了保證變頻器正?？煽窟\(yùn)行，必須對變頻器進行散熱我們通常采用風扇散熱；變頻器的內裝風扇可將變頻器的箱體內部散熱帶走，若風扇不能正常工作，應立即停止變頻器運行；大功率的變頻器還需要在控制柜上加風扇，控制柜的風道要設計合理，所有進風口要設置防塵網，排風通暢，避免在柜中形成渦流，在固定的位置形成灰塵堆積；根據變頻器說明書的通風量來選擇匹配的風扇，風扇安裝要注意防震問題。

電磁干擾問題

I.變頻器在工作中由于整流和變頻，周?chē)a(chǎn)生了很多的干擾電磁波，這些高頻電磁波對附近的儀表、儀器有一定的干擾，而且會產生高次諧波，這種高次諧波會通過供電回路進入整個供電網絡，從而影響其他儀表。如果變頻器的功率很大占整個系統25%以上，需要考慮控制電源的抗干擾措施。

II.當系統中有高頻沖擊負載如電焊機、電鍍電源時，變頻器本身會因?yàn)楦蓴_而出現保護，則考慮整個系統的電源質量問題。

防護問題

I.防水防結露：如果變頻器放在現場，需要注意變頻器柜上方的有管道法蘭或其他漏點，在變頻器附近不能有噴濺水流，總之現場柜體防護等級要在IP43以上。

II.防塵：所有進風口要設置防塵網阻隔絮狀雜物進入，防塵網應該設計為可拆卸式，以方便清理，維護。防塵網的網格根據現場的具體情況確定，防塵網四周與控制柜的結合處要處理嚴密。

III.防腐蝕性氣體：在化工行業這種情況比較多見，此時可以將變頻柜放在控制室中。

變頻器接線規范

變頻器的輸入和輸出級動力線對外部會產生強干擾，因此放置信號線的金屬管或金屬軟管一直要延伸到變頻器的控制端子處，以保證信號線與動力線的徹底分開。

1)模擬量控制信號線應使用雙股絞合屏蔽線，電線規格為0.75mm2。在接線時一定要注意，電纜剝線要盡可能的短（5-7mm左右），同時對剝線以后的屏蔽層要用絕緣膠布包起來，以防止屏蔽線與其它設備接觸引入干擾。

2)為了提高接線的簡易性和可靠性，推薦信號線上使用壓線棒端子。
